9.26 Браковка канатов

шаг свивки

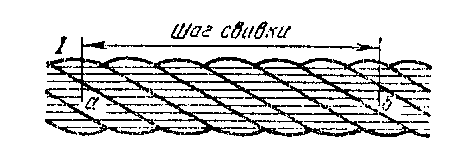

Рисунок 9.7. Шаг свивки

Для выявления опасного износа вначале тщательно осматривают весь канат. В месте, где обнаружено наибольшее количество оборванных проволок, отмечают шаг свивки. Для этого на поверхности одной из прядей наносят метку «а» мелом (рис. 9. 7). От этой метки в сторону наибольшего износа отсчитывают столько прядей, сколько их имеется в сечении каната и ставят метку «б». Расстояние между метками и есть шаг свивки.

У многопрядных канатов (например, у каната 18Х19-К1 ос имеется 6 прядей во внутреннем слое и 12 в наружном) отмечет производят исходя из числа прядей в наружном слое.

На отмеченном шаге подсчитывают число обрывов и сравнивают с данными табл. 9. 4. Для удобства подсчета обрывов канат следует немного изогнуть. Число обрывов не следует смешивать с числом концов проволок, которых будет в два раза больше.

Канаты на кранах и подъемных механизмах, транспортирующих расплавленный или раскаленный металл, взрывчатые и ядовитые вещества, бракуются при числе обрывов проволок на одном шаге свивки вдвое меньше, чем указано в табл. 9. 4.

Из табл. 9. 4 видно, что для канатов односторонней свивки во всех случаях число обрывов при браковке принимается в два раза меньшим, чем для канатов крестовой свивки. Однако, как установлено опытами, в этом случае канаты односторонней и крестовой свивки будут отбраковываться примерно с одинаковым остаточным коэффициентом запаса прочности.

Из табл. 9,4 также следует, что у канатов крестовой свивки при первоначальном коэффициенте запаса прочности до 6 число обрывов на шаге свивки составляет примерно 10% числа проволок в канате. Это надо иметь в виду при отбраковке канатор, конструкция которых здесь не указана. Канат должен быть также забракован при износе или коррозии проволок, достигших 40% и более првоначального диаметра.

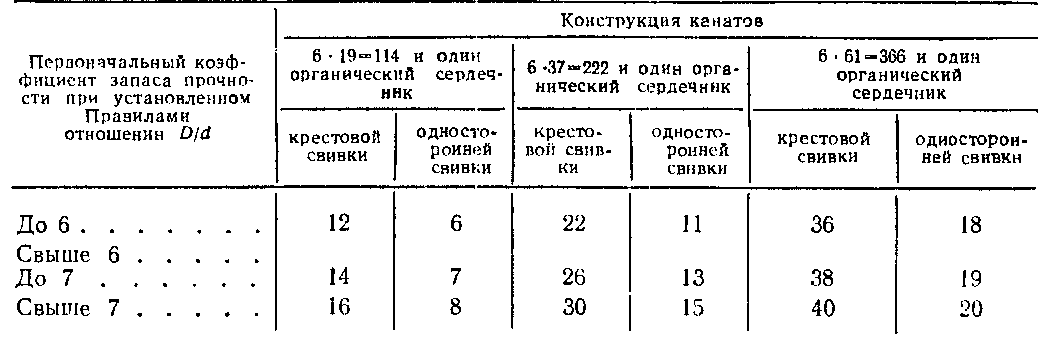

Таблица 9.4 Число обрывов проволок на длине одного шага свивки каната, при котороа канат должен быть забракован
число проволоr
Примечание. D — диаметр барабана, им; d — диаметр каната, мм.

диаметр

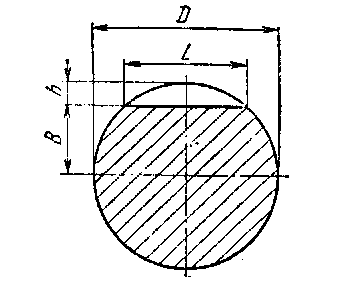

Рисунок 9.8.
Степень износа проволоки определяется в месте ее обрыва с помощью микрометра или другого измерительного инструмента.
При наличии поверхностного износа проволок без обрыва их канат может быть допущен к работе при условии тщательного наблюдения за его состоянием, периодических осмотров с записью результатов в журнал осмотра.

Приложение 1

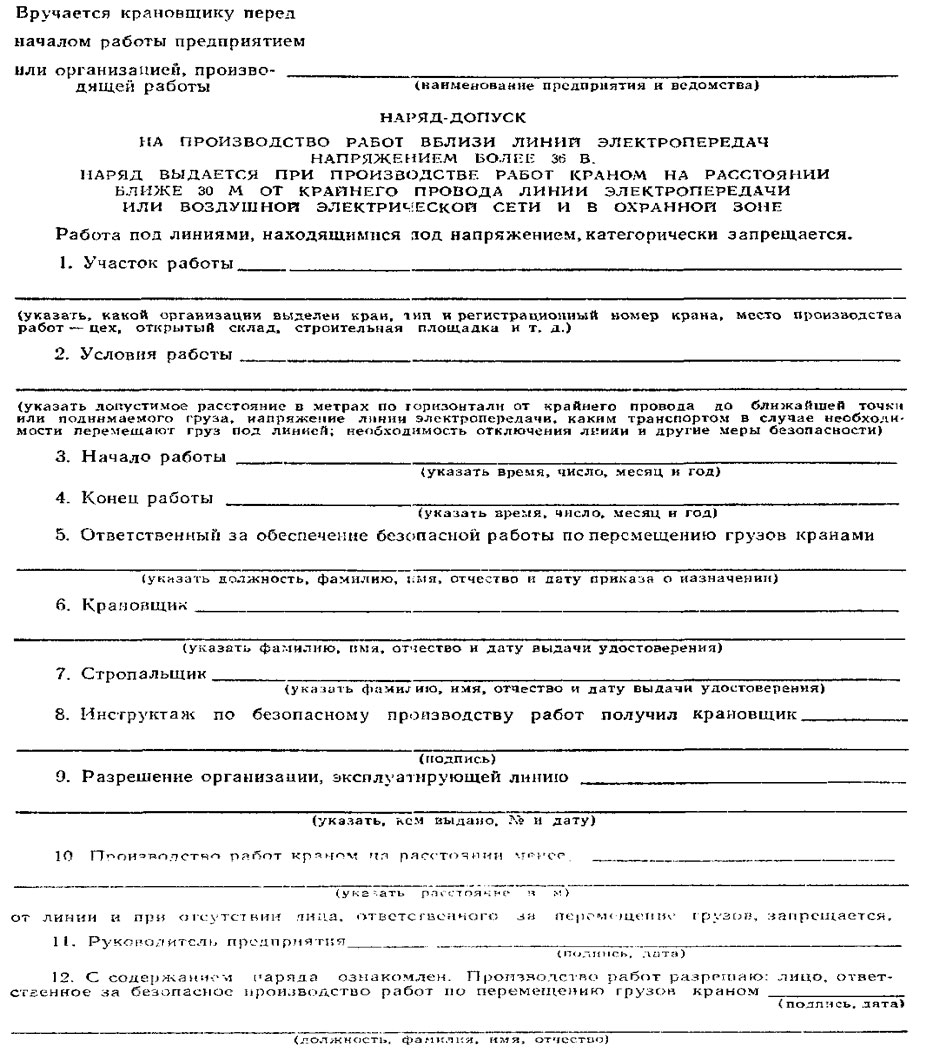

наряд-допуск Приложение 2

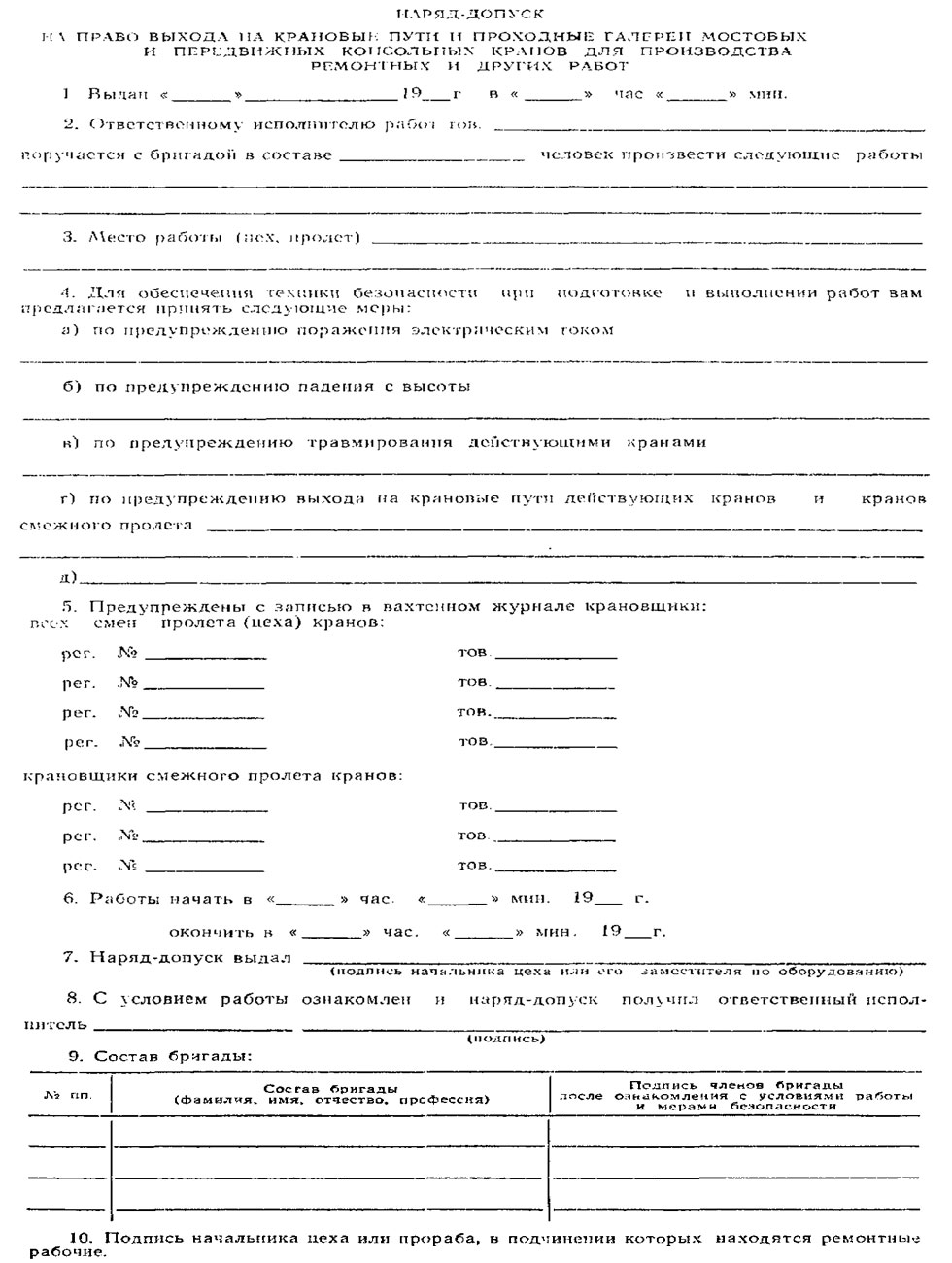

наряд-допуск
