На схеме показано 3 дымооборота, но их может быть больше — это зависит от высоты дымовой трубы и силы тяги.
При установке котла на сгораемые конструкции пола под котлом, а также перед топкой настилают слой листового асбеста или войлока, смоченного в глиняном растворе, а го верху этого слоя укладываются стальные листы или кровельное железо.
Чугунные секционные котлы выпускаются заводами Министерства строительных материалов — Кировским чугунолитейным, Каунасским заводом сантехнических изделий и Братским заводом отопительного оборудования, кроме того, их выпуск осваивается заводами других министерств.
Стальные котлы выпускают заводы различных министерств, как товары народного потребления.
Газогорелочные и автоматические устройства для малометражных котлов, а также водонагреватели АГВ-80 и АГВ-120 выпускает Ростовский завод газовой аппаратуры, Московский ремонтно-механический завод Мосжилуправления и ряд других заводов Министерства коммунального хозяйства.
Автоматические газовые водонагреватели АГВ-80 (рис. 4) и АГВ 120 успешно применяются как генераторы тепла квартирных стем водяного отопления и имеют емкость соответственно 80 и 120…

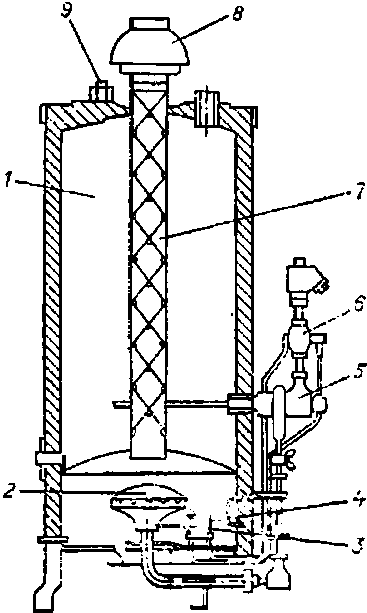

Риc. 4. Автоматический подопагреваль АГВ-80:
1 — резервуар для воды; 2 — основная горелка; 3 — запальная горелка 4 — термопара: 5 — терморегулятор; 6 — приборы автоматика и электромагнитный клапан; 7 — стабилизатор: 8 — тягопрерыватель; 9 — предохранительный клапан
Водонагреватель выполнен по схеме «труба в трубе». Через внутреннюю, малую трубу, омываемую снаружи водой, удаляются продукты сгорания. Внутри малой трубы установлена винтовая спираль (стабилизатор), которая прижимает поток отходящих газов к стенкам трубы и тем самым усиливает их нагрев.

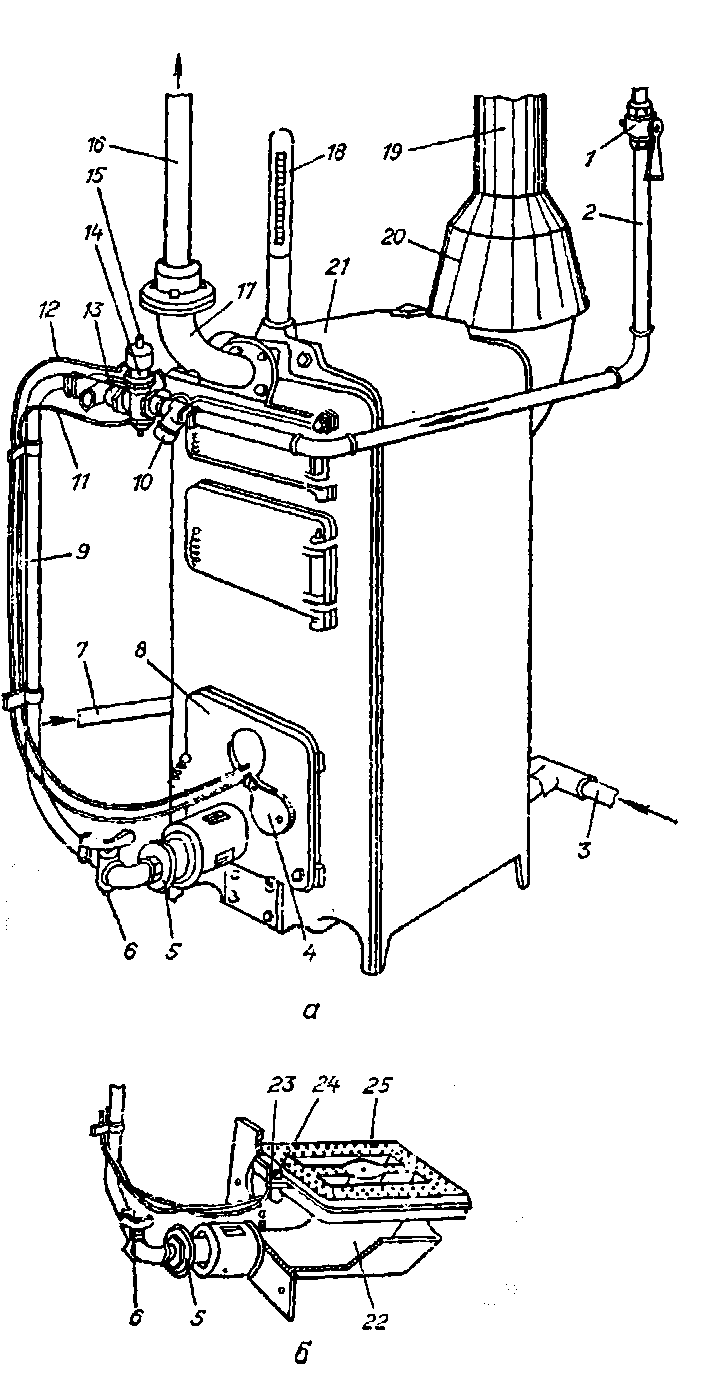

Рис. 5. Общий вид котла КЧМ-1, работающего на газе с автоматом безопасности
и терморегулятором:
1 — клапан на опуске; 2 — газопровод; 3 — трубопровод охлаждённой воды из системы отопления; 4 — заслонка смотрового глазка; 5 — регулятор первичного воздуха; 6 — кран; 7 — водопровод; 8 — фронтальная плитка горелки; 9 — газопровод горелки котла; 10 — газовый фильтр; 11 — трубка газопровода к запальнику; 12 — электропроводы от термопары с накидной гайкой; 13 — терморегулятор; 14 — электромагнитный клапан; 15 — кнопка электромагнитного клапана; 16 — трубопровод горячей воды; 17 — отвод; 18 — термометр в металлическом футляре; 19 — дымоход для отвода продуктов сгорания; 20 — тягопрерыватель; 21 — кожух котла; 22 — смеситель горелки; 23 — запальник горелки; 24 — термопара; 25 — насадка горелки.
Для устранения излишних теплопотерь через поверхность наружной трубы водонагреватель покрывают теплоизоляцией (минеральная вата, мастика, асбест). Поверх изоляции надевают защитный кожух из листового железа, покрытого нитроэмалью.
Внизу водонагревателя расположено газогорелочное устройство. Для обеспечения постоянной тяги на дымоходе устанавливают тягопрерыватель. Продукты сгорания отводятся через тягопрерыватель в дымовой канал. Холодная вода подводится снизу, сверху отводится нагретая.
Недостатком АГВ-80 и АГВ-120, как генераторов тепла для квартирных систем отопления является то, что их центр нагрева расположен довольно высоко, вследствие чего ухудшается циркуляция воды в системе отопления. В практике строительства АГВ-80 и АГВ-120 устанавливают в приямке на 300—400 мм ниже уровня пола.
