3.1.1. Назначение и типы

В эту группу входят ножи плоские с прямолинейной режущей кромкой, предназначенные для фрезеровании древесины и древесных материалов. Ими оснащаются ножевые валы фуговальных и рейсмусовых станков, сборные фрезы для фрезерных, четырехсторонних станков и специализированного оборудования. Они подразделяются на ножи из инструментальной стали и ножи, оснащенные пластинами твердого сплава.

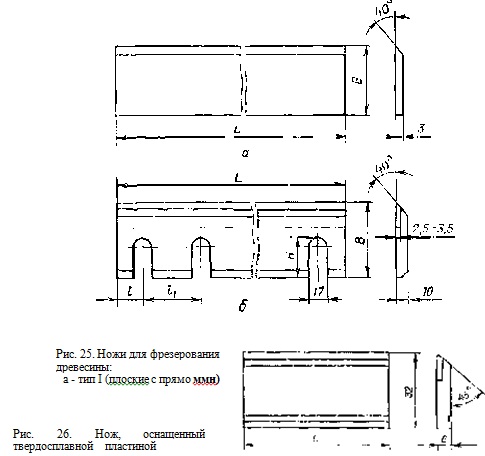

Ножи плоские с прямолинейной режущей кромкой из инструментальных сталей выпускаются а соответствии с ГОСТ 6507—75 (табл. 31 и 32, рис. 25). Стандартом предусмотрены два типа ножей: тип 1 — без прорезей, тип 2 — с прорезями. Ножи типа 2 предназначены для четырехсторонних продольно-фрезерных станков старых моделей, имеющих квад¬ратные фрезерные головки. Ножи этого типа двухслойные. Ширина режущего слон из инструментальной стали не менее 0,25 ширины.

Материал ножей типа 1 и режущей части ножей типа 2 —инструмен¬тальная легированная сталь марок 8ХНФТ или Х6ВФ (ГОСТ 5960—73).

Материал корпуса ножей типа 2 — конструкционная сталь марки 10 (ГОСТ 1050—74).

Твердость ножей типа 1 и режущей части ножей типа 2 —НДСа= =57 .. .61.
Пример. Заказ ножа типа 1 длиной 610 мм, шириной 40 мм: ножи 2025-0208 (ГОСТ 6567—75).
Завод-изготовитель — Горьковский опытно-промышленный металлургический завод.

Ножи с пластинами твердого сплава предназначены для цилиндрических сборных фрез по ГОСТ 14956—79 (рис. 26). Прорезь, выполненная на задней опорной поверхности ножа, служит для размещения головок регулировочных винтов сборной фрезы и одновременно является дополнительным устройством, предотвращающим вылет ножа.

Каждой длине аожа соответствует обозначение: 25 мм — 3210-1906/002 ; 40 мм — 3210-1751/002; 60 мм — 3210-1758/002; 90 мм — 3210-1907/002; 110 мм — 3210-1908/002.

Материал режущей части ножей — твердый сплав марки ВК15 (ГОСТ 3882—74), материал корпуса — конструкционная легированная сталь 40Х {ГОСТ 4543—71).

Пример. Заказ ножа длиной 60 мм; нож 3210-1758/002 (ГОСТ 14956—79).
Завод-изготовитель — Каменец-Подольский завод дереворежущего инструмента.
