2.6.2. Пилы комбинированные

Сокращение во времени различных технологических операций и автоматизация производства привели к необходимости создания новых типов дереворежущего инструмента. К. их числу относятся комбинированные пилы, оснащенные твердосплавными пластинами (рис. 23,а), предназначенные для одной ременных обрезки плит в размер и дробления отрезаемой рейки.

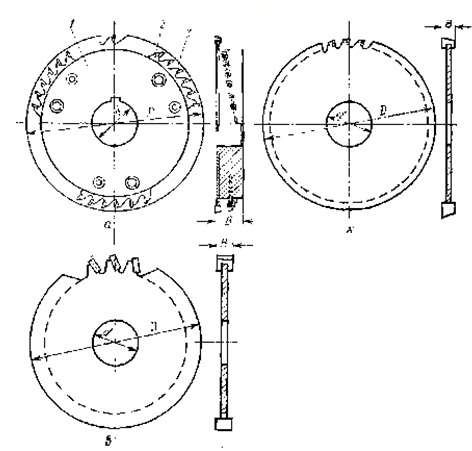

Рис. 23. Пилы для линий МФК:

пилы для линий мфк

Конструктивно пилы выполнены следующим образом: в на-
зубьями, оснащенные твердым сплавом и предназначенные для дробления отрезаемой рейки. К торцовой поверхности корпуса крепится пила 3.

Основная область применения комбинированных пил — обработка
кромок мебельных щитов МФК. Станки для обрезки щитов, входящие в состав линии, выполнены по двухпилыной схеме (см. рис. П,д) с применением пил для подрезки нижней поверхности щита.

Технологической схемой линии предусмотрено выполнение следующих операций: обрезка щита с четырех сторон в чистовой размер, фанерование кромок, снятие свесов кромочного материала по длине и толщине щита, образование фасок па кромках. Дли осуществления этих операций линия комплектуется комбинированными пилами правыми и левыми, пилами для подрезки нижней облицованной поверхности, пилами для снятия свесов по длине

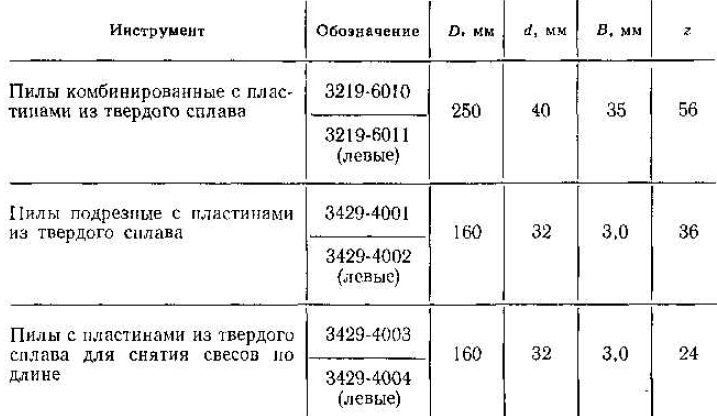

29. Основные параметры комплекта пил для линий МФК (ТУ2-035-699—7В)

основные параметры комплекта пил

Для снятия свесов по высоте щита и фасок па линии применяются фрезы (см. 4.3,7).

Угловые параметры пил комбинированных и подрезных аналогичны пилам по ГОСТ 9769—79,

Пилы для снятия с весов по длине щита выполнены с отрицательным передним углом (—20°) для обеспечения направленного подпора со стороны щита срезаемому свесу кромочного материала

Материал корпусов комбинированных пил — конструкционная сталь 40Х (ГОСТ 4543—71).

Материал корпусов пил, входящих в комплект комбинированных пил, подрезных пил, пил для снятии свесов и сегментов—инструментальная легированная сталь 9ХФ (ГОСТ 5950—73).

Материал режущей части пил — пластины твердого сплава ВК6, ВК15 (ГОСТ 3882—74). Форму и размеры твердосплавных пластин принимают по ГОСТ 13833—77.

Пример. Заказ пилы комбинированной правого вращения; пила комбинированная 3219-6010 (ТУ 2-035-699—79).

Завод-изготовитель комплектов пил для линий МФК — Каменец-Подольский завод дереворежущего инструмента.
